三环减速机用途/原理/特点

发布时间:2020-07-06 人气:423 所属分类:三环减速机 立即咨询

三环减速机用途

三环减速器是一种先进的传动机械,它可以广泛应用于矿山、冶金、石油、化工、橡塑、工程、起重运输.

轻工等众多领域,一般可替代齿轮行星减速器.摆线针轮减速器,多级圆柱齿轮减速器和蜗杆减速器等使用。

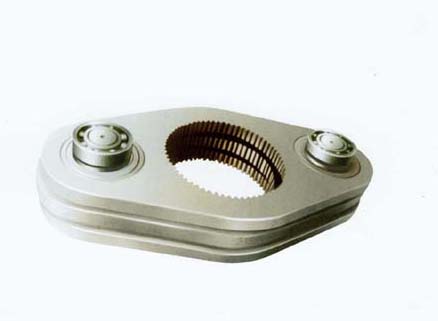

原理其基本型主要由一根低速轴,二根高速轴和三片传动环板构成(见右图)。各轴均平行配置,相同的两根高速轴带动三片传动环板呈120"相位差作平面运动,传动环板内圆与低速轴的外圆内接,通过齿与齿或针销与齿相啮合,形成大传动比,各轴的轴端可以单独或同时传输动力。

三环式传动机构自成体系,按基本型的单级传动,增加高速与低速轴的数量或变更其相互位置,构成若干派生型,单级传动还可以串联成多级传动。

该传动装置因采用简巧独特的” 平行轴一动轴”三环式传动原理, 基本构件的运动和受力均衡,又充分地运用了功率分流和多齿内啮合,故具有外形小,传动比大,承载能力强,过载性能好,效率高.运转平稳及多轴端传输动力等优点,维修方便。

三环减速机特点

承载能力强,使用寿命长,9-18对齿同时进入啮合区,可承受过载2.7倍.输出转矩达469KN.m.

传动比大,分级密集,单级7.5-99. 双级达11000. 级差约1.1倍。

运转平稳,噪声小于78dB.振动幅值小于0.025MM.

结构紧凑,体积小,重量轻.比普通圆柱齿轮减速器小2/3.

装拆与维修方便,平行轴,易损件少易更换。

适用性宽广,可制成卧式.立式。法兰联结及结合传动等结构.亦可为专用设备配置非标传动,具有多轴端,

可供多电机同步传动或带动控制器件,装配型式及派生系列繁多。
