2004星轮减速器承载能力

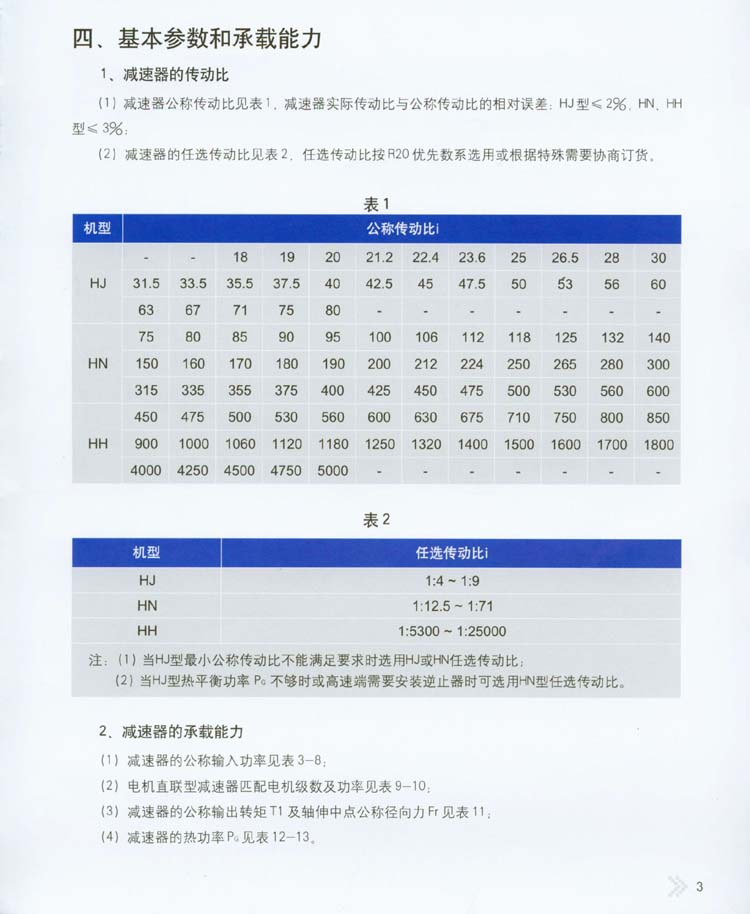

四、基本参数和承载能力

1、减速器的传动比

(1)减速器公称传动比见表1.减速器实际传动比与公称传动比的相对误差: HJ型≤2%. HN. HH型≤3%:

(2)减速器的任选传动比见表2.任选传动比按R20优先数系选用或根据特殊需要协商订货。

2.减速器的承载能力

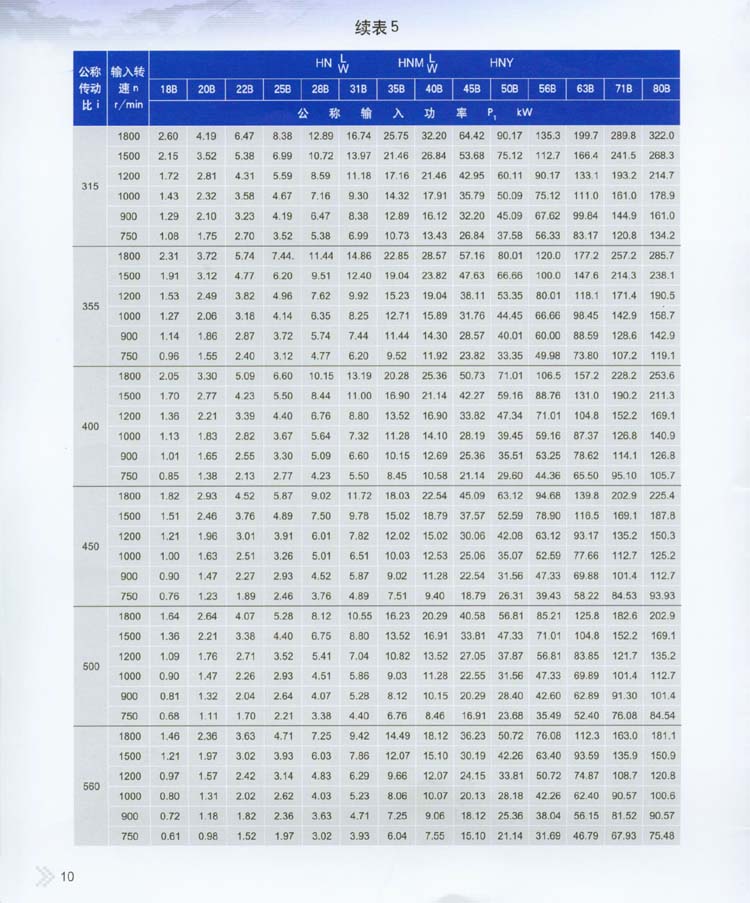

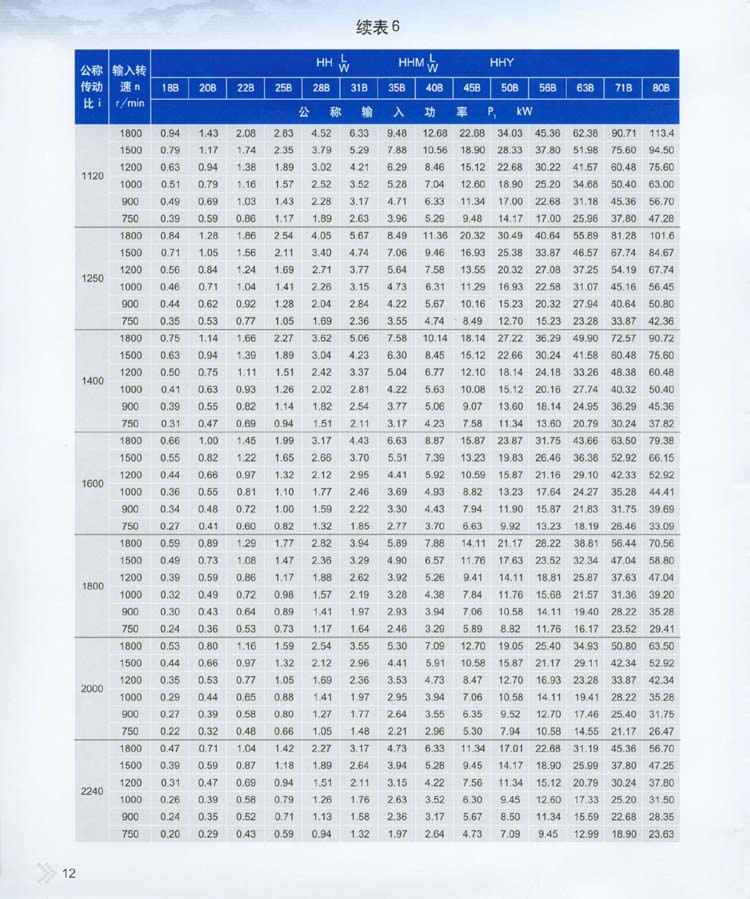

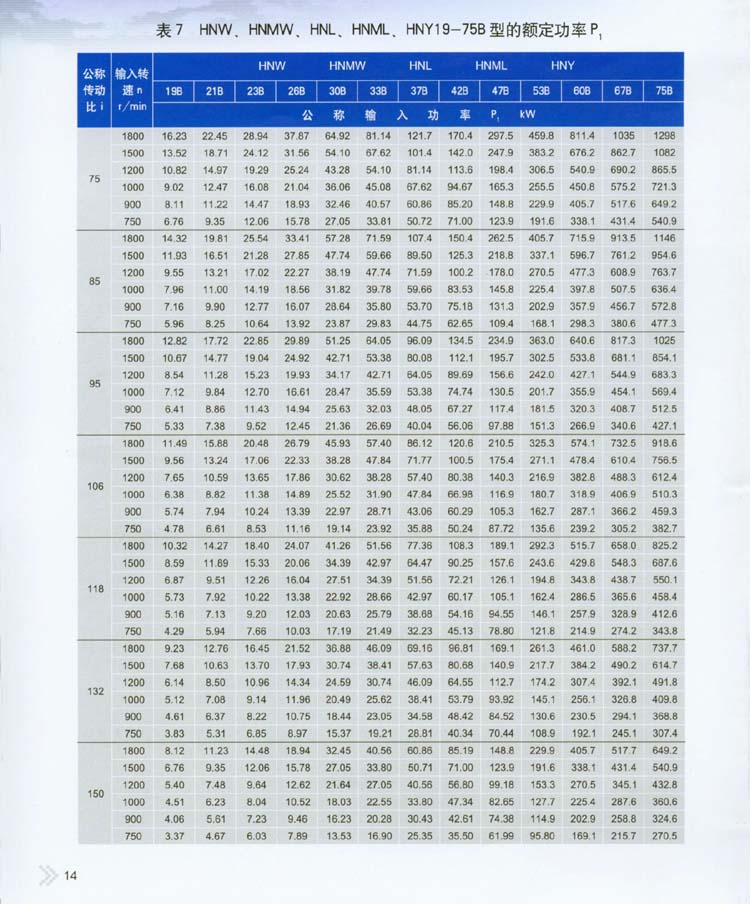

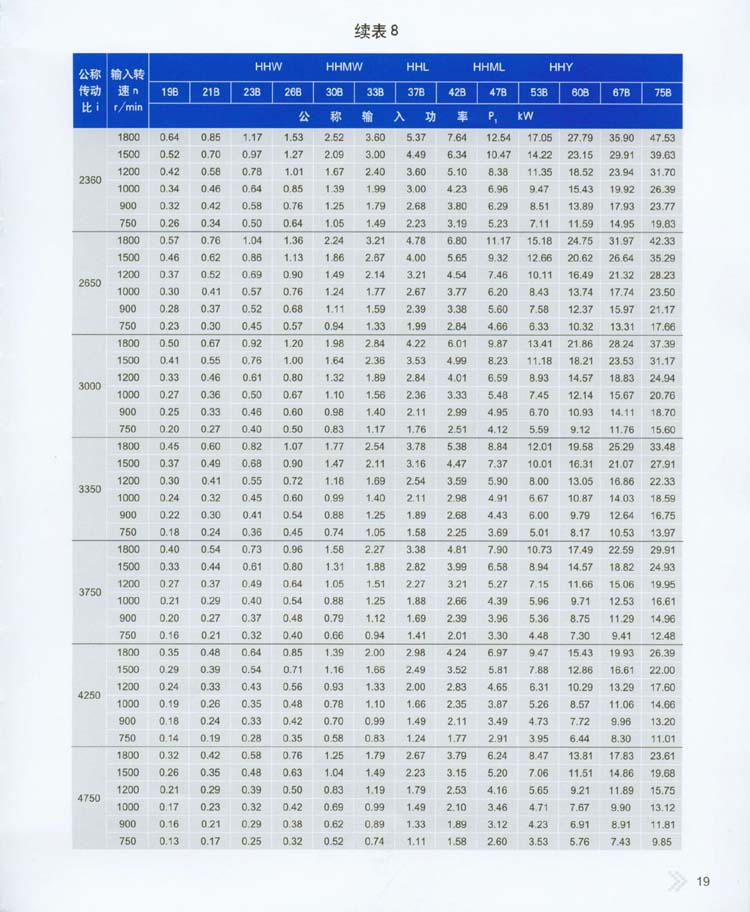

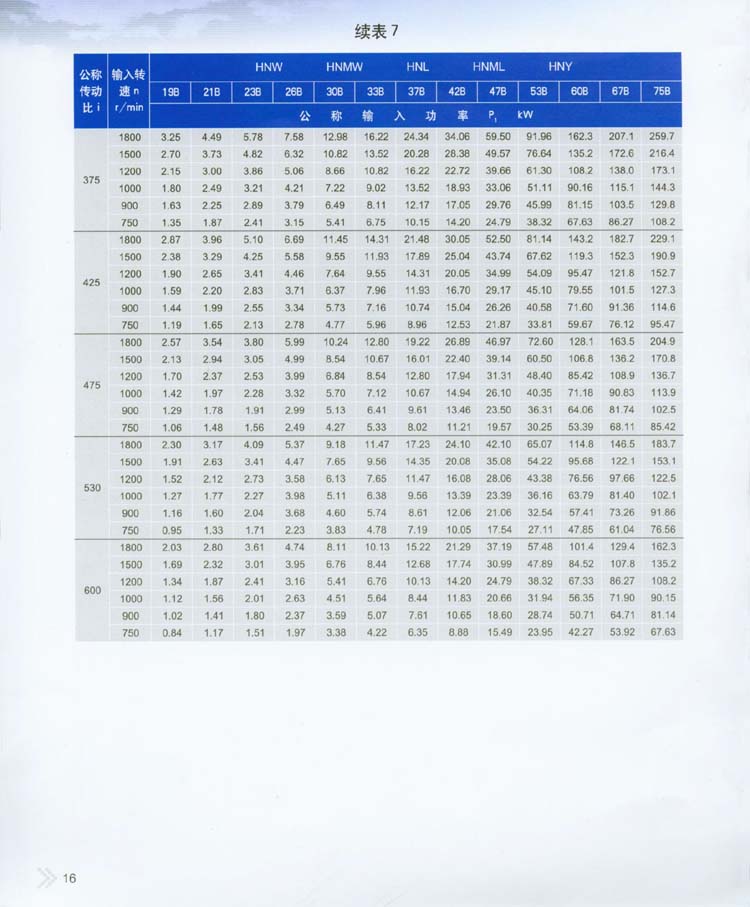

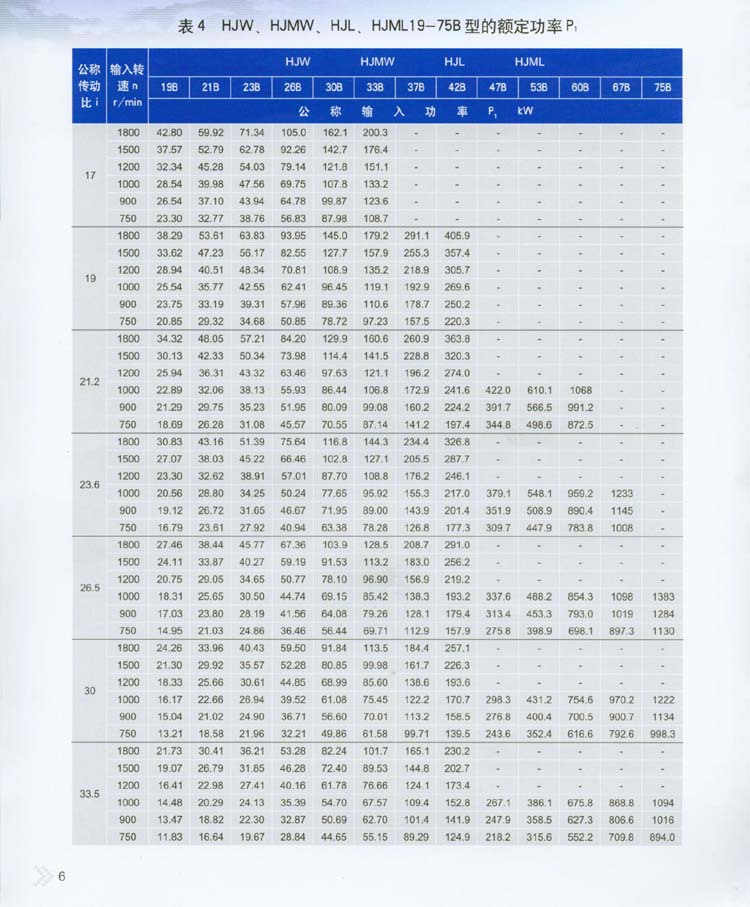

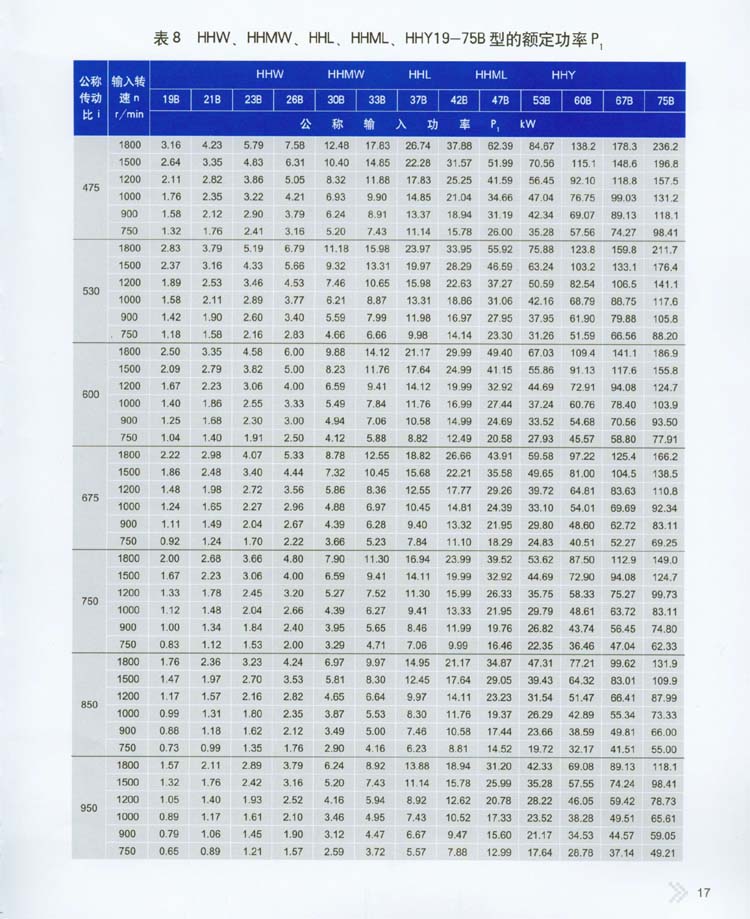

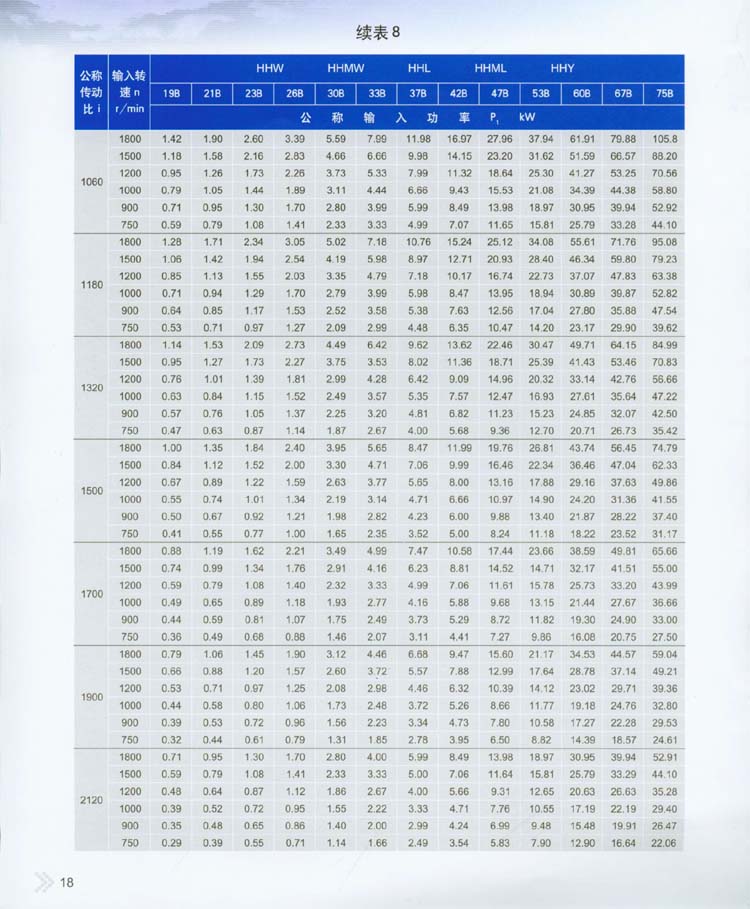

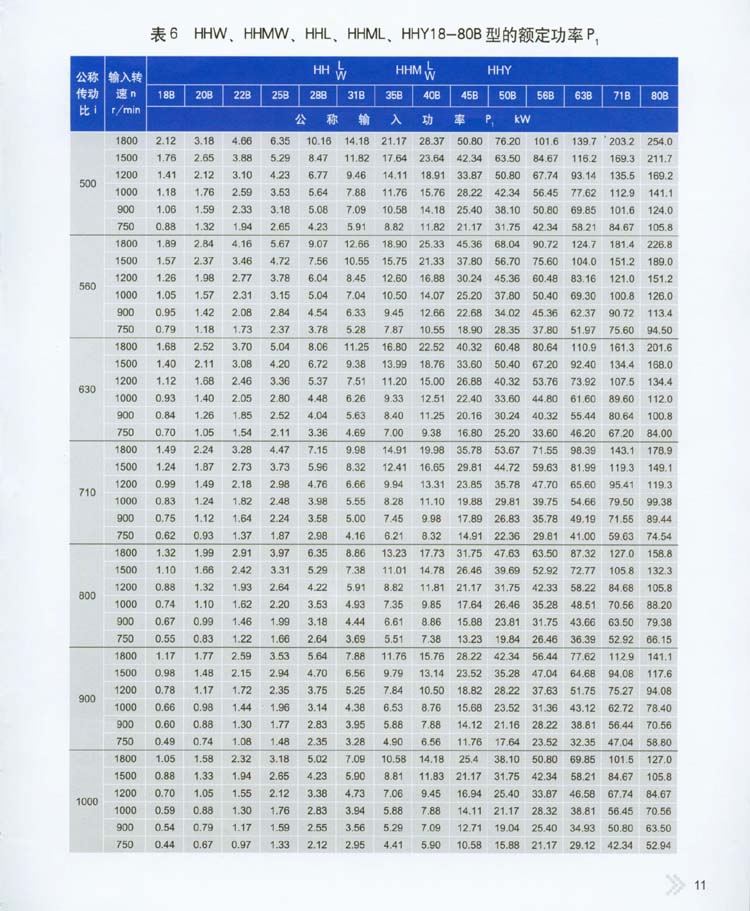

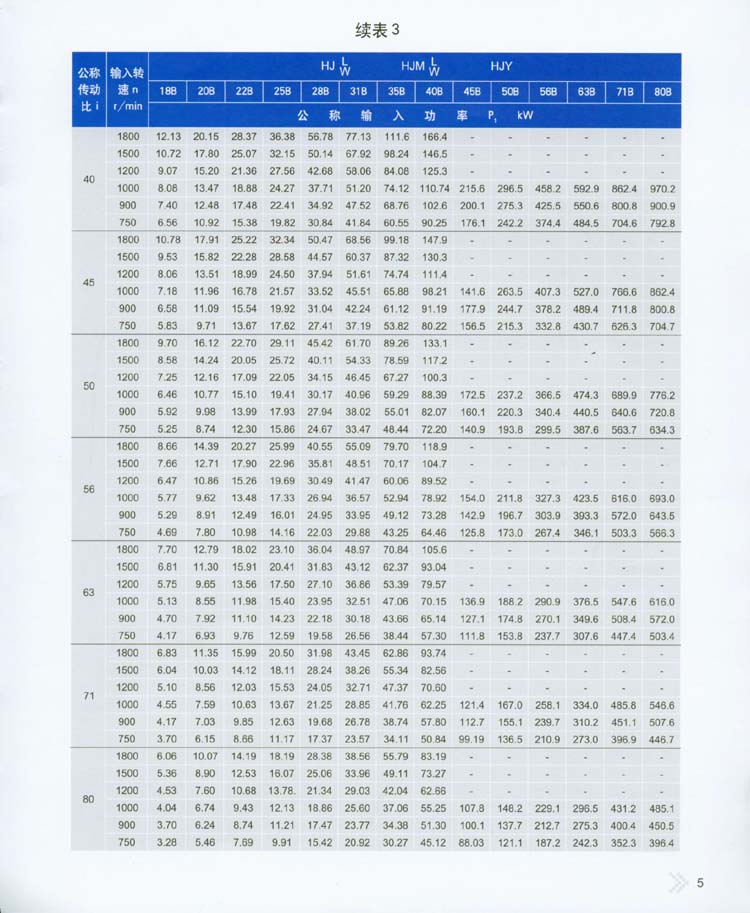

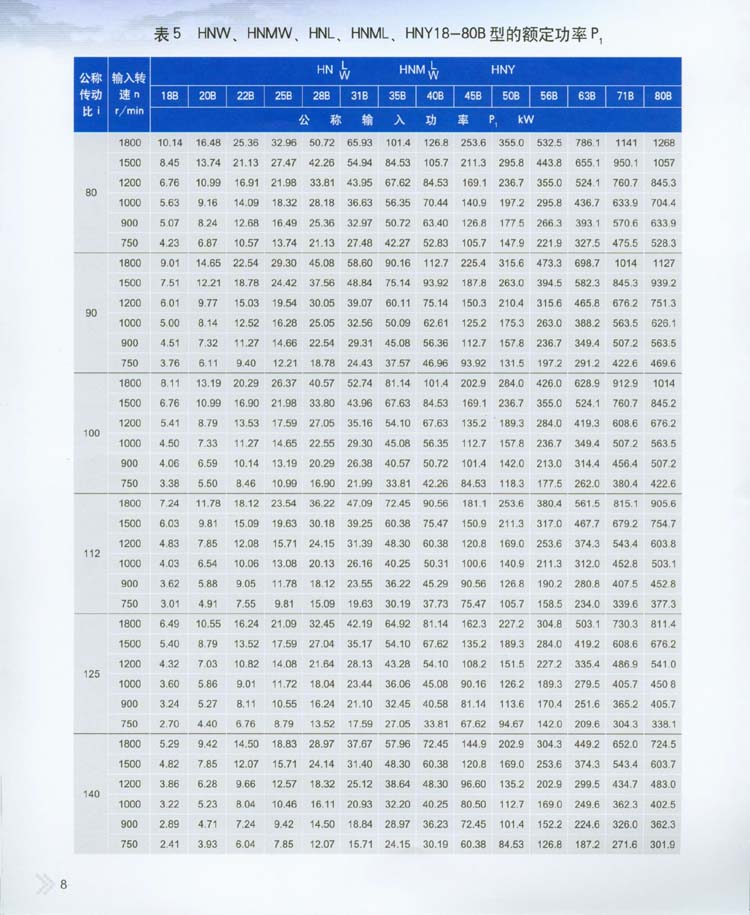

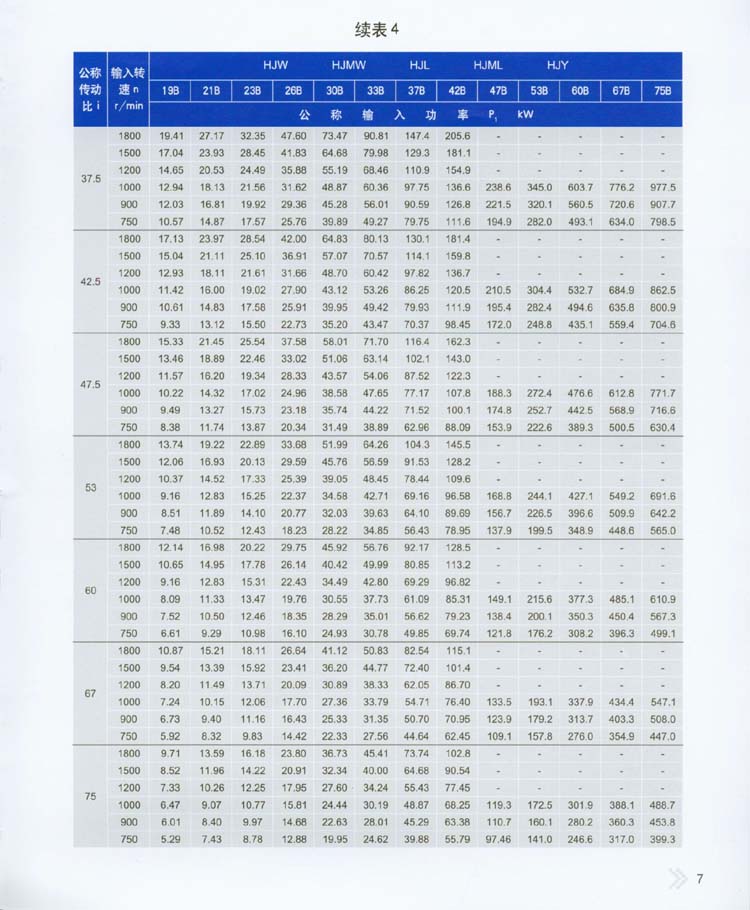

(1) 减速器的公称输入功率见表3-8;

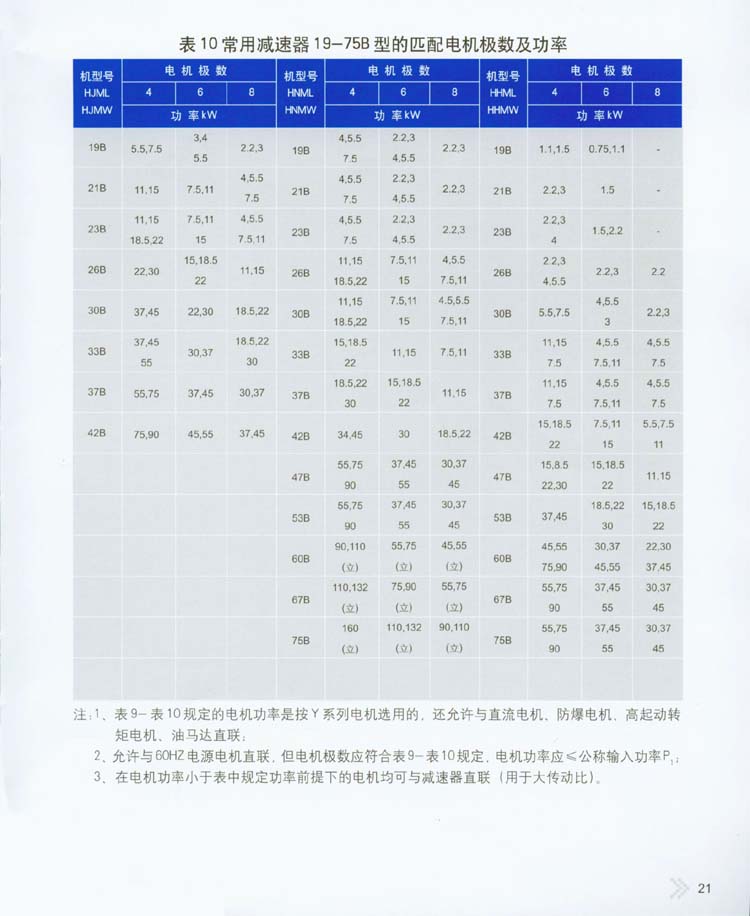

(2)电机直联型减速器匹配电机级数及功率见表9-10:

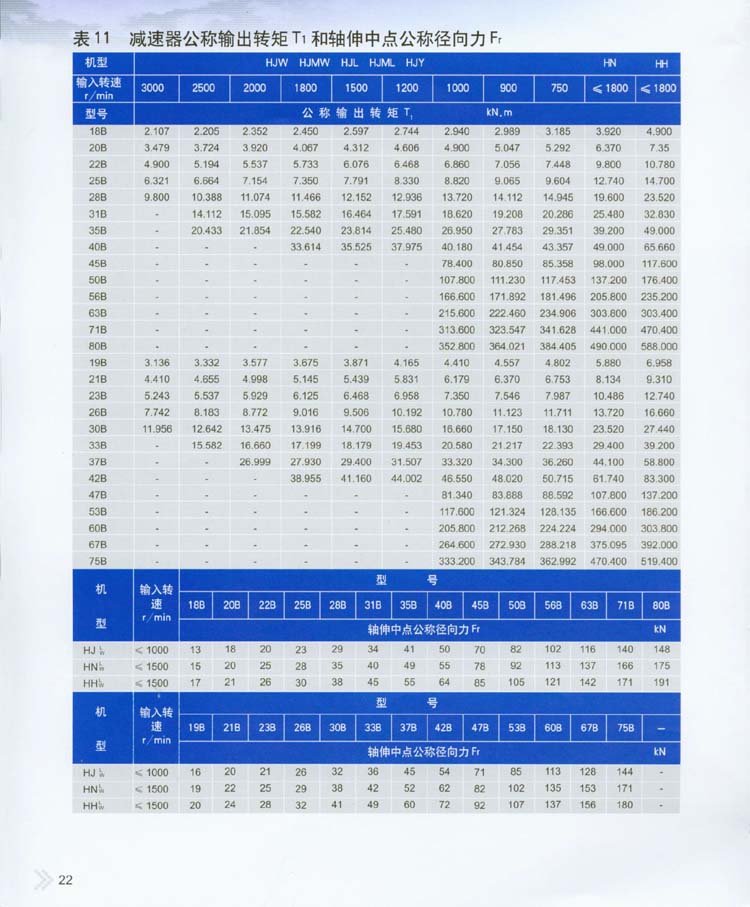

(3)减速器的公称输出转矩T1及轴伸中点公称径向力Fr见表11:

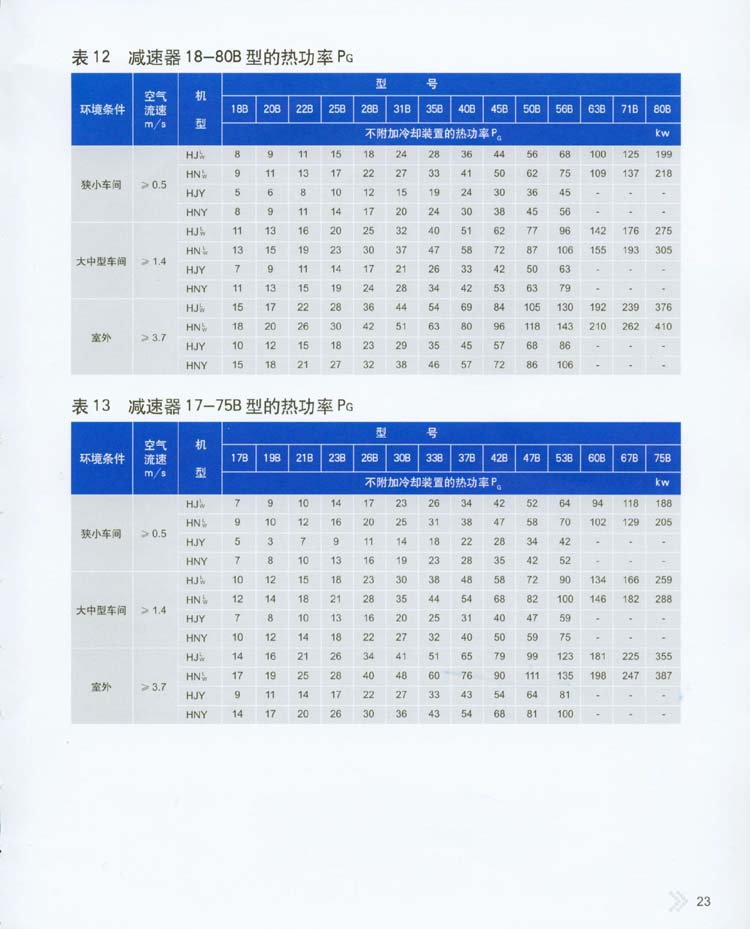

(4)减速器的热功率Pa见表12-13.
